| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NLD |
| Certificering: | ISO9001 CE FCC |
| Modelnummer: | X9 plus |
| Min. bestelaantal: | 2set |
| Prijs: | Negotible |
| Verpakking Details: | Karton |
| Levertijd: | 20days |
| Betalingscondities: | L/C, T/T, D/P, D/A |
| Levering vermogen: | 100sets/month |
| Naam: | X9 plus Machtseenheid | Startgewicht: | 11~13kgs |
|---|---|---|---|
| Max. duw: | 26.5kgs | Batterij: | 14S |
| Maximum ingangsstroom: | 120A | Combogewicht: | 1774g |
| Markeren: | IPX7 UAV Producten,IPX7 FCC uav producten,ISO9001 hommeldelen |
||

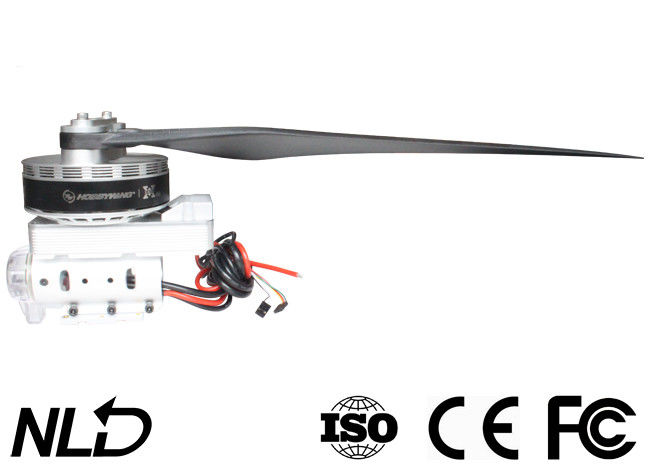

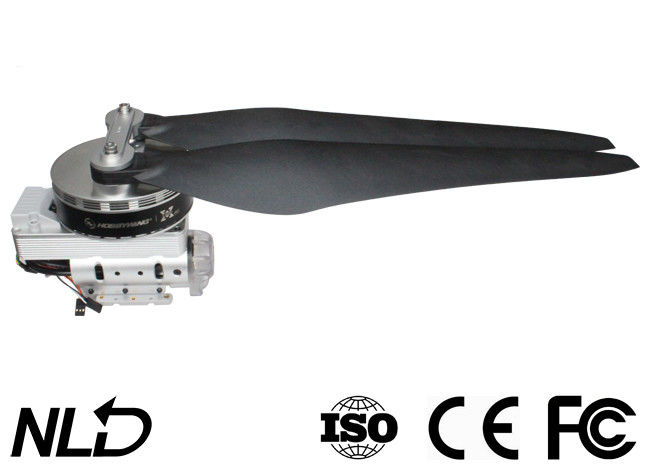

X9 plus Max Power Unit voor de Startgewicht 11~15kgs van de Landbouwhommel maken Maximum 29kgs Classificatie IPX7 waterdicht
Verklaringen van Bescherming
• Startbescherming:
ESC zal de motor sluiten als het er niet in slaagt om de motor binnen 2 seconden normaal te beginnen door de gaspedaalinput te verhogen. In dit geval, moet u de gaspedaalstok terug naar de bodempositie bewegen en de motor opnieuw beginnen. (Mogelijke oorzaken van dit probleem: de slechte verbindingsscheiding tussen de draden van ESC en van de motor, propellers wordt geblokkeerd, en enz.)
• Motorlock-up Bescherming:
ESC zal onmiddellijk zijn output aan de motor afsnijden en zal niet proberen om de motor opnieuw te beginnen wanneer het ontdekt de motor omhoog gesloten is. In deze voorwaarde, moet u de gaspedaalstok eerst trekken in de bodempositie en dan het omhoog duwen om de fout te ontruimen en ESC opnieuw te beginnen om de output te hervatten.
• Te sterke intensiteitbescherming:
ESC zal zijn output onmiddellijk afsnijden wanneer de piekstroom dicht bij 300A krijgt. Het begint na u weg slechts macht opnieuw het en dan terug.
• Het Verliesbescherming van het gaspedaalsignaal:
wanneer ESC verlies van signaal voor meer dan 0,25 tweede ontdekt, zal het onmiddellijk de output afsnijden om een nog groter verlies te vermijden dat door de ononderbroken hoge snelheidsomwenteling van propellers kan worden veroorzaakt. ESC zal de overeenkomstige output hervatten nadat de normale signalen worden ontvangen.
Specificaties
|
X9 plus Startgewicht 11~13kg; Max. Duw 26.5kg Batterijsuggestie 14S LiPo Combogewicht 1774g Waterdichte Classificatie IPX7 Werkende Temperatuur -20℃~50℃ |
X9 Maximum Startgewicht 12~15kg; Max. Duw 29kg Batterijsuggestie 14S LiPo Combogewicht 1970g Waterdichte Classificatie IPX7 Werkende Temperatuur -20℃~55℃ |
Motor
|
X9 plus KV Classificatie 100KV Statorgrootte 96x20mm Lager uit Japan wordt ingevoerd dat |
X9 Maximum KV die 100 rpm/V schatten Statorgrootte 96x26mm Buisdiameter D40/D45 Lager uit Japan wordt ingevoerd dat |
ESC
|
X9 plus Geadviseerde LiPo-Batterij 6-14S LiPo PWM-(het Compatibele) Niveau 3.3V/5V van het Inputsignaal De Frequentie 50-500Hz van het gaspedaalsignaal Werkende Impulsbreedte 1050-1950 Max. Inputvoltage 60.9V Max. Ingangsstroom (Korte duur) 120A BEC bouwt in |
X9 Maximum Geadviseerde LiPo-Batterij 6-14S LiPo PWM-(het Compatibele) Niveau 3.3V/5V van het Inputsignaal De Frequentie 50-500Hz van het gaspedaalsignaal Werkende Impulsbreedte 1050-1950 Max. Inputvoltage 60.9V Max. Ingangsstroom (Korte duur) 150A BEC bouwt in Opzettende Gaten voor Pijp D28.4mm-2*M3 |
Propeller
|
X9 plus DiameterxPitch 36x120inch |
X9 Maximum DiameterxPitch 36x120inch |
Super Grote Lading
De maximumduw per as kan 29kg bereiken wanneer het in paren rangschikken van combo van het de machtssysteem van x9 Maximum die ESC een van FOC (Gebied Georiënteerde Controle) met een 34 duim vouwbare propeller kenmerkt; dit combo is van toepassing op 12-15kg/axis.
Hulp Functionele Schroefgaten & Draad
De schroefgaten (voor het installeren van en het bevestigen van pijp) worden omgekeerd bij de bodem van combo van het de machtssysteem van x9 Maximum en ingebouwde geborstelde centrifugaalpijpesc (die met de pijp via de draad) kunnen worden verbonden vereenvoudigt de installatie voor meer landbouwhommels die.
Opmerkelijke hitte-Verdrijft & Schokbestendig Ontwerp
Het geïntegreerde ontwerp, dat het gebied voor hittegeleiding verhoogt om het gebruik van een hogere macht (/input) toe te staan, gecombineerd met de centrifugaalventilator op de motorrotor maakt de verrichting van x9B-combo van het machtssysteem betrouwbaarder.
Het schokbestendige ontwerp onder ESC absorbeert effect om de motor & ESC te beschermen en die schade aan combo te verminderen door neerstortingen wordt veroorzaakt.
Inleiding
Het Maximum brushless de machtssysteem van X9 is een machtssysteem geschikt om een lading van 12~15kg (per rotor) voor landbouwhommels te dragen. Het kan de duw verstrekken van tot 29kg en 40/45mm de buiswapens van de koolstofvezel aanpassen. Het is waterdicht stofdicht aan IPX7 standaard en bestand tegen regenwater, pesticiden, zoute nevel, zand, stof, modder, zandige grond, op hoge temperatuur en effect. Het kenmerkt ook het algoritme voor het optimaliseren van het systeem van ESC & van de Motor van FOC en het maken van het tot systeem wordt gebruikt evenwichtigere, veelvoudige bescherming als macht-op de zelfopsporing, macht-op abnormaal voltage, te sterke intensiteit en motorlock-up, en de functie die in real time van de gegevensoutput.
Aandacht
• Houd altijd uw hommel vanaf menigte, machtslijnen met hoog voltage en de hindernissen, vliegen uw hommel overeenkomstig relevante veiligheidsverordeningen.
• Word nooit dicht bij de hoge snelheidsr otating propeller & de motor, anders kunt u gekwetst worden.
• Controle als alle delen AR e in goede staat vóór e-gebruik. Als er om het even welk beschadigd deel bestaat, gelieve de fabriek voor vervanging te contacteren.
• Controle als om het even welke scr ew voor het verbinden van de delen en de motoren AR e horizontaal vóór elke vlucht los is.
• Droeg diameter van het wapen want het Maximum de machtssysteem van X9 40/45mm is.
• U kunt de lichte kleur van de LEIDENE reeks veranderen. In dat geval, moet u de lichte dekking demonteren en de ONDERDOMPELINGSschakelaars dienovereenkomstig glijden.
• U kunt de motor met het water van Fr esh na elke vlucht spoelen om het schoon te houden.
Installatie van het Machtssysteem
• Het gehele machtssysteem is geassembleerd vóór e verlatend de fabriek, is het gebruiksklaar en u kunt het op uw landbouwhommel vanaf de omwentelingsrichting (CW/CCW) duidelijk direct opzetten op de motor.
• Droeg diameter (van het wapen) is 40mm.
• De (Zwart/Rood/Wit) tri-kleurenkabel is voor het outputting van gegevens & het bijwerken van ESC-ingebouwde programmatuur, is de (Wit/Zwart) tweekleurige kabel de kabel van het gaspedaalsignaal, en de gele draad is de t/min-draad van de signaaloutput.
• Het gegevenssignaal wir e is voor ingevoerd outputting thr ottle, gaspedaaloutput, motor t/min, ingangsstroom, outputstroom, inputvoltage, condensatortemperatuur, MOS temperatuur, en enz.
• De gaspedaalwaaier van ESC wordt bevestigd bij 1100~1940μs.
