| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NLD |
| Certificering: | ISO9001 CE FCC |
| Modelnummer: | X6-2 |
| Min. bestelaantal: | 2set |
| Prijs: | Negotible |
| Verpakking Details: | Karton |
| Levertijd: | 20days |
| Betalingscondities: | L/C, T/T, D/P, D/A |
| Levering vermogen: | 100sets/month |
| Naam: | X8 combo van het Machtssysteem | Motor: | 100KV 8120 brushless motor |
|---|---|---|---|
| Propeller: | 2911 | ESC: | Piek Maximum stroom 100A |
| Batterij: | Geadviseerde 6~12S | Gewicht: | 1040g |
| Markeren: | UAV van ISO9001 X8 Delen,UAV van ISO9001 100KV Delen,FCC 2911 Propeller |
||

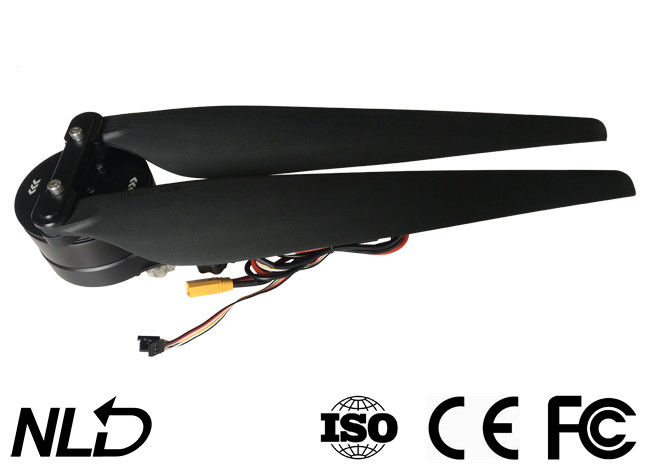

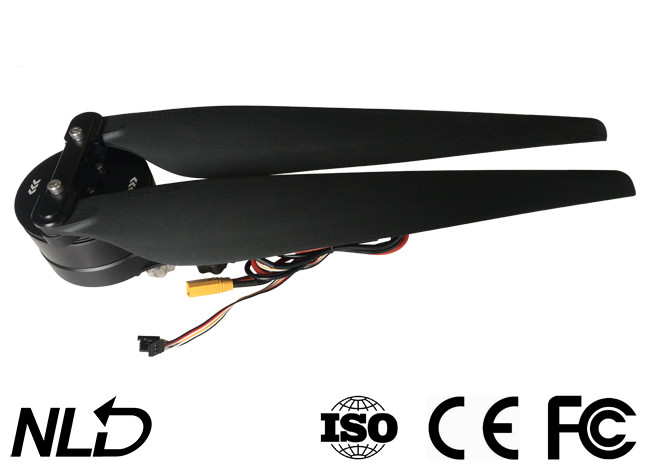

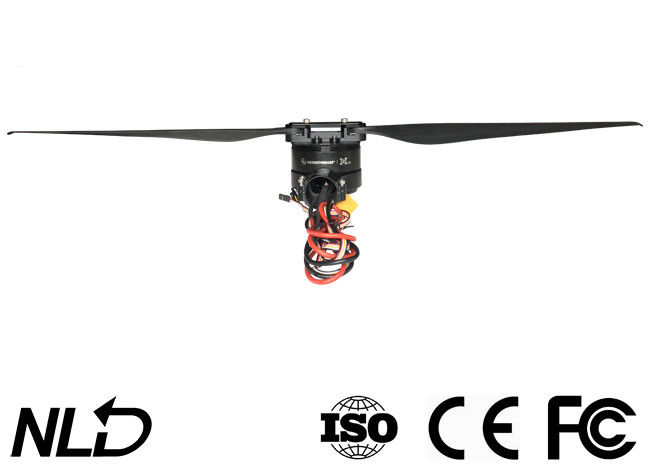

X8 8120 Brushless Motor 100KV met 80A-ESC, 2911 Propeller, de Buiswapen 30/35mm, Gewicht 1040g van de Koolstofvezel
Modulair Ontwerp Gemakkelijk te handhaven
De X8-eigenschappen van het aandrijvingssysteem een modulair ontwerp. Wanneer het wordt beschadigd, kunt u het beschadigde deel als veranderen
bladen (kies of twee) uit, de propelleradapter, of geïntegreerde machtscombo (ESC+motor) gemakkelijk en snel.
Regelmatige Ingebouwde programmatuurupdates
Kosteloos
U kunt ESC met de de VERBINDINGSsoftware van Hobbywing USB, een LCD programmavakje (afzonderlijk verkocht punt) en laptop bevorderen. Hobbywing werkt zijn ESC-ingebouwde programmatuur bij die regelmatig u bevorderde vaker eigenschappen wanneer beschikbaar geven.
Super Effectweerstand
Het CNC-Machinaal bewerkte die kader met hoge weerstand van de aluminiumlegering met het geoptimaliseerde die structuurontwerp wordt gecombineerd beschermt de motorcomponenten effectief, maakt de motor werkelijk schokbestendig, en vermindert zeer de mogelijkheid van structuurmisvorming/defect door daling of klap wordt veroorzaakt.
Geïntegreerd & Gebruiksklaar Aandrijvingssysteem
Het X6-aandrijvingssysteem, dat motor integreert, ESC, propeller en motor zet samen op (met facultatieve 30 is de aan-28 buisadapter, het compatibel met 28mm&30mm de buizen van het de vezelwapen van de diameterkoolstof), is gemakkelijk op te zetten en te gebruiken.
Nota: met vouwbare propeller 2388, kan het aandrijvingssysteem de lading van 3~5KG (dat 18~30KG voor een hexacopter is) dragen.
Het op foc-gebaseerde PMSM-Systeem van de Algoritme Perfecte Aandrijving
FOC (Gebied Georiënteerde Controle) - het gebaseerde algoritme van PMSM (Permanente Magneet Synchrone Motor), een geoptimaliseerd algoritme om de samenwerkingsprestaties van ESC te verbeteren, motor & propeller, maakt de motor-propeller evenwichtiger en leidt tot de eigenschappen van een aandrijvingssysteem hoge stabiliteit, betrouwbaarheid en efficiency.
Nota: vergelijkbaar zijnd met de BLDC-motoren, heeft PMSM heel wat voordelen zoals grootte met geringe geluidssterkte, kleine, hoge machtsdichtheid, lage pulserende torsie, en hoge controleprecisie.
Super Waterdicht
Het X8-aandrijvingssysteem is waterdicht volgens IPX7-norm. Het is van toepassing op bijna alle ruwe arbeidsvoorwaarden (voor landbouwtoepassingen) zoals regenwater, pesticiden, zoute nevel, op hoge temperatuur, zand en stof. Gecombineerd met de afzet bij de bodem van de motor zet op.
(nota: het gepatenteerde ontwerp), u kan het systeem met zoet water na gebruik direct spoelen.
Hoog-helderheids LEIDENE Indicator
Het X8-aandrijvingssysteem bevat ook een hoog-helderheids LEIDENE indicator, kunt u de lichte kleur kiezen of het onbruikbaar maken. Het kan de informatie over het het werk statuut van het systeem verstrekken en een waarschuwing verzenden wanneer om het even welke abnormale kwestie voorkomt, verbetert dat beduidend de veiligheid van het systeem.
Hoge Duw & Efficiencypropeller
Propeller 3090 van speciale koolstofvezel met hoge weerstand is wordt gemaakt stevig en licht, en waarborgt grote consistentie en uitstekend dynamisch evenwicht dat. De geoptimaliseerde aërodynamische vorm en het unieke ontwerp van het bladuiteinde combineerden met het geoptimaliseerde elektromagnetische die ontwerp door de motor en het hoog rendementfoc (Gebied Georiënteerde die Controle) wordt goedgekeurd algoritme door de ESC-waarborg de hoge duw & de efficiency van het aandrijvingssysteem wordt uitgevoerd.
| Motor | 1 | ESC | 1 |
| Propeller | 1set | De motor zet op | 1 |
| Schroeven | 1set | LEIDENE Reeks | 1 |
| Buisadapter | 1 | van 30mm tot 35mm |
Specificaties
Max. Duw 15.3kg/Axis (48V, Overzees - niveau)
Geadviseerde LiPo-Batterij 12S LiPo
Geadviseerd Startgewicht 5 kg/Axis (48V, Overzees - niveau)
Combogewicht 1040g
Waterdichte Classificatie IPX7
Werkende Temperatuur -20℃~65℃
Motor
Statorgrootte: 81*20mm
KV Classificatie 100KV
O.D van de Buis φ30mm/φ35mm van de Koolstofvezel (*Tube-de Adapter zal worden vereist)
Het dragende (Waterdichte) Kogellager van NSK
ESC
| Geadviseerde LiPo-Batterij | 6-12S LiPo | PWM-het Niveau van het Inputsignaal | (Compatibel) 3.3v/5v |
| De Frequentie van het gaspedaalsignaal | 50-500Hz | Werkende Impulsbreedte | 1100~1940μs |
| Max. Inputvoltage | 52.2V | Max. Ingangsstroom (Inh.) | 80 A (Goede de Hittedissipatie van w) |
| BEC | Ingebouwd | Max. Piekstroom (10s) | 100 A (Goede de Hittedissipatie van w) |
| Pijp Opzettende Gaten | φ28.4mm-2*M3 | ||
Propeller
Diameter×Pitch 2911
Gewicht 180g
Inleiding
Het brushless de machtssysteem van X8 is een machtssysteem geschikt om een lading van 5~7kg te dragen (per
rotor) voor landbouwhommels. Het kan de duw verstrekken van tot 15.3kg en gelijke 30/35mm
de buiswapens van de koolstofvezel. Het is waterdicht stofdicht aan IPX7 standaard en bestand aan
regenwater, pesticiden, zoute nevel, zand, stof, modder, zandige grond, op hoge temperatuur en effect. Het
kenmerkt ook het algoritme voor het optimaliseren van het systeem van ESC & van de Motor van FOC en het maken wordt gebruikt die
het systeem bracht meer in evenwicht, veelvoudige bescherming als macht-op de zelfopsporing, macht-
abnormaal voltage, te sterke intensiteit en motorlock-up, en de functie in real time van de gegevensoutput.
Aandacht
• Houd altijd uw DR één vanaf menigte, machtslijnen met hoog voltage en de hindernissen, vliegen uw
hommel overeenkomstig relevante veiligheidsverordeningen.
• Word nooit dicht bij de hoge snelheidsr otating propeller & de motor, anders kunt u gekwetst worden.
• Controle als alle delen AR e in goede staat vóór e-gebruik. Als er om het even welk beschadigd deel bestaat,
tevreden om de fabriek voor vervanging te contacteren.
• Controle als om het even welke scr ew voor het verbinden van de delen en de voordien horizontale motoren AR e los is
elke vlucht.
• Droeg diameter van het wapen want het X8-machtssysteem 35mm is, als u w-mier om te gebruiken
30mm de buis, installeert dan de buisadapter (inbegrepen in de doos van PR oduct) in PR-het ojecting
de buis op de motor zet eerst op.
• U kunt de lichte kleur van de LEIDENE reeks veranderen. In dat geval, moet u demonteren
de lichte dekking en glijdt dienovereenkomstig de ONDERDOMPELINGSschakelaars.
• U kunt de motor met het water van Fr esh na elke vlucht spoelen om het schoon te houden.
Installatie van het Machtssysteem
• Het gehele machtssysteem is geassembleerd vóór e verlatend de fabriek, is het gebruiksklaar
en u kunt het op uw landbouwhommel vanaf de omwentelingsrichting direct opzetten
(CW/CCW) duidelijk op de motor.
• Droeg diameter (van het wapen) is 35mm, als u 30mm Turkije wilt gebruiken bent, toen buis
de adapter zal worden vereist.
• De (Zwart/Rood/Wit) tri-kleurenkabel is voor het outputting van gegevens & het bijwerken van ESC-ingebouwde programmatuur,
de (Wit/Zwart) tweekleurige kabel is de kabel van het gaspedaalsignaal, en de gele draad is t/min
de draad van de signaaloutput.
• Het gegevenssignaal wir e is voor ingevoerd outputting thr ottle, gaspedaaloutput, motor t/min, input
stroom, outputstroom, inputvoltage, condensatortemperatuur, MOS temperatuur, en enz.
• De gaspedaalwaaier van ESC wordt bevestigd bij 1100~1940μs.
