| Plaats van herkomst: | China |
|---|---|
| Merknaam: | NLD |
| Certificering: | ISO9001 CE FCC |
| Modelnummer: | X9 |
| Min. bestelaantal: | 2set |
| Prijs: | Negotible |
| Verpakking Details: | Karton |
| Levertijd: | 20days |
| Betalingscondities: | L/C, T/T, D/P, D/A |
| Levering vermogen: | 100sets/month |
| naam: | X9 | Startgewicht: | 7~9.5kgs |
|---|---|---|---|
| Max. Duw: | 19.2kgs | Batterij: | 12s |
| MAXIMUM INGANGSSTROOM: | 120A | Maximum piekstroom: | 150A |
| Markeren: | ISO9001 UAV Delen,FCC UAV Delen,X9 machtssysteem |
||

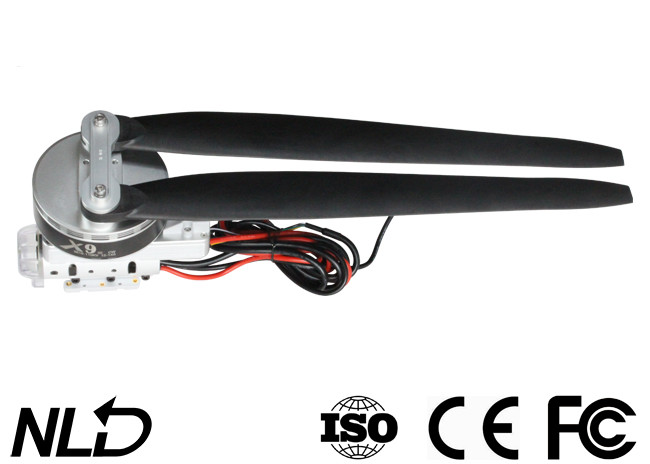

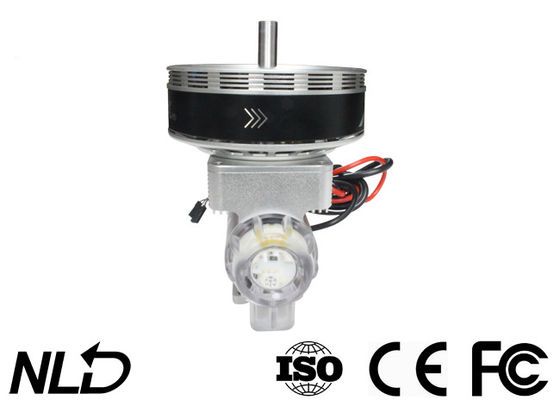

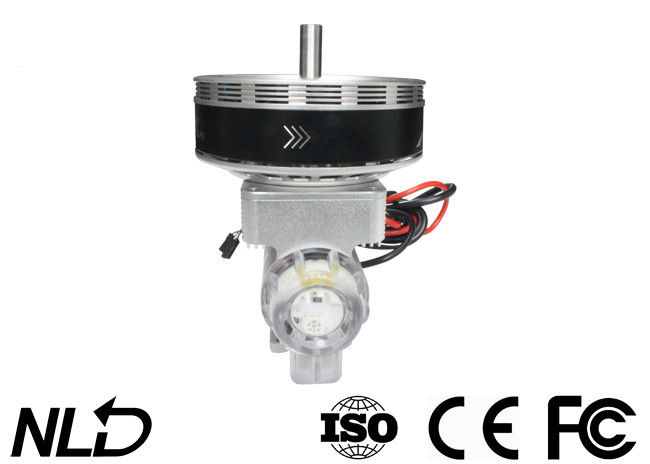

X9 maakt het Machtssysteem voor de Startgewicht 7~9.5kgs van de Landbouwhommel tot 19.2kgs en Stofdicht waterdicht
Super Grote Lading
De maximumduw per as kan 22.5kg bereiken wanneer het in paren rangschikken van x9B-combo van het machtssysteem die ESC een van FOC (Gebied Georiënteerde Controle) met een 34 duim vouwbare propeller kenmerkt; dit combo is van toepassing op (7-9.5kg/axis) op zwaar werk berekende hommels zoals een quadcopter met een lading van 16kg.
Hulp Functionele Schroefgaten & Draad
De schroefgaten (voor het installeren van en het bevestigen van pijp) worden omgekeerd bij de bodem van x9-combo van het machtssysteem en ingebouwde geborstelde centrifugaalpijpesc (die met de pijp via de draad) kunnen worden verbonden vereenvoudigt de installatie voor meer landbouwhommels die.
Opmerkelijke hitte-Verdrijft & Schokbestendig Ontwerp
Het geïntegreerde ontwerp, dat het gebied voor hittegeleiding verhoogt om het gebruik van een hogere macht (/input) toe te staan, gecombineerd met de centrifugaalventilator op de motorrotor maakt de verrichting van x9B-combo van het machtssysteem betrouwbaarder.
Het schokbestendige ontwerp onder ESC absorbeert effect om de motor & ESC te beschermen en die schade aan combo te verminderen door neerstortingen wordt veroorzaakt.
Geavanceerde Parameters
| Voltage (V) | Propeller | Gaspedaal (%) | Duw | Ampère (A) | Macht (W) | Snelheid (t/min) | Efficiency (g/W) |
| 46V (12S LIPO) |
34 duim Vouwbare Propeller
|
40% | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| 45% | 5998 | 12.8 | 591.5 | 1946 | 10.14 | ||
| 50% | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| 52% | 7923 | 19.1 | 885.0 | 2218 | 8.95 | ||
| 54% | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| 56% | 9018 | 23.7 | 1094.8 | 2372 | 8.24 | ||
| 58% | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| 60% | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| 62% | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| 64% | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| 66% | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| 68% | 13004 | 41.0 | 1896.7 | 2818 | 6.86 | ||
| 70% | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| 75% | 15198 | 53.5 | 2470.0 | 3075 | 6.15 | ||
| 80% | 17500 | 66.4 | 3073.1 | 3271 | 5.69 | ||
| 90% | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100% | 22994 | 100.8 | 4790.4 | 3697 | 4.80 |
Inleiding
Het brushless de machtssysteem van X9 is een machtssysteem geschikt om een lading van 7~9.5kg (per rotor) voor landbouwhommels te dragen. Het kan de duw verstrekken van tot 19.2kg en 40mm de buiswapens van de koolstofvezel aanpassen. Het is waterdicht stofdicht aan IPX7 standaard en bestand tegen regenwater, pesticiden, zoute nevel, zand, stof, modder, zandige grond, op hoge temperatuur en effect. Het kenmerkt ook het algoritme voor het optimaliseren van het systeem van ESC & van de Motor van FOC en het maken van het tot systeem wordt gebruikt evenwichtigere, veelvoudige bescherming als macht-op de zelfopsporing, macht-op abnormaal voltage, te sterke intensiteit en motorlock-up, en de functie die in real time van de gegevensoutput.
Aandacht
• Houd altijd uw hommel vanaf menigte, machtslijnen met hoog voltage en de hindernissen, vliegen uw hommel overeenkomstig relevante veiligheidsverordeningen.
• Word nooit dicht bij de hoge snelheidsr otating propeller & de motor, anders kunt u gekwetst worden.
• Controle als alle delen AR e in goede staat vóór e-gebruik. Als er om het even welk beschadigd deel bestaat, gelieve de fabriek voor vervanging te contacteren.
• Controle als om het even welke scr ew voor het verbinden van de delen en de motoren AR e horizontaal vóór elke vlucht los is.
• Droeg diameter van het wapen want het X9-machtssysteem 40mm is.
• U kunt de lichte kleur van de LEIDENE reeks veranderen. In dat geval, moet u de lichte dekking demonteren en de ONDERDOMPELINGSschakelaars dienovereenkomstig glijden.
• U kunt de motor met het water van Fr esh na elke vlucht spoelen om het schoon te houden.
Specificaties
| Max. Duw | 19.2kg/Axis (46V, Overzees - niveau) | Geadviseerde LiPo-Batterij | 12S LiPo |
| Geadviseerd Startgewicht | 7-9.5kg/Axis (46V, Overzees - niveau) | Combogewicht | 1400g |
| Waterdichte Classificatie | IPX7 | Werkende Temperatuur | -20℃~55℃ |
Motor
| Statorgrootte | 96*16mm |
| KV Classificatie | 110KV |
| O.D van de Buis van de Koolstofvezel | φ40mm |
| Lager | Ingevoerd waterdicht lager |
ESC
| Geadviseerde LiPo-Batterij | 6-12S LiPo | PWM-het Niveau van het Inputsignaal | (Compatibel) 3.3v/5v |
| De Frequentie van het gaspedaalsignaal | 50-500Hz | Werkende Impulsbreedte | 1100~1940μs vast of kan niet worden geprogrammeerd |
| Max. Inputvoltage | 52.2V | Max. Ingangsstroom | 120 A |
| BEC | Ingebouwd | Max. Piekstroom | 150 A |
| Pijp Opzettende Gaten | φ28.4mm-2*M3 | ||
Propeller
Diameter×Pitch 34.7x11inch
Installatie van het Machtssysteem
• Het gehele machtssysteem is geassembleerd vóór e verlatend de fabriek, is het gebruiksklaar en u kunt het op uw landbouwhommel vanaf de omwentelingsrichting (CW/CCW) duidelijk direct opzetten op de motor.
• Droeg diameter (van het wapen) is 40mm.
• De (Zwart/Rood/Wit) tri-kleurenkabel is voor het outputting van gegevens & het bijwerken van ESC-ingebouwde programmatuur, is de (Wit/Zwart) tweekleurige kabel de kabel van het gaspedaalsignaal, en de gele draad is de t/min-draad van de signaaloutput.
• Het gegevenssignaal wir e is voor ingevoerd outputting thr ottle, gaspedaaloutput, motor t/min, ingangsstroom, outputstroom, inputvoltage, condensatortemperatuur, MOS temperatuur, en enz.
• De gaspedaalwaaier van ESC wordt bevestigd bij 1100~1940μs.
